高輝度長距離バー照明(30mm幅)
発光幅30mmの高輝度長距離バー照明
大型のワークや長距離照射に最適な照明です。搭載しているレンズの拡散角度は、15°、30°、45°、60°の4種類から選択できます。レンズ拡散角15°の狭角タイプは、2,000mm以上の長距離照射でも高照度を確保できます。レンズ拡散角度は、ワーク照射範囲とWDを基にしてご提案させていただきます。

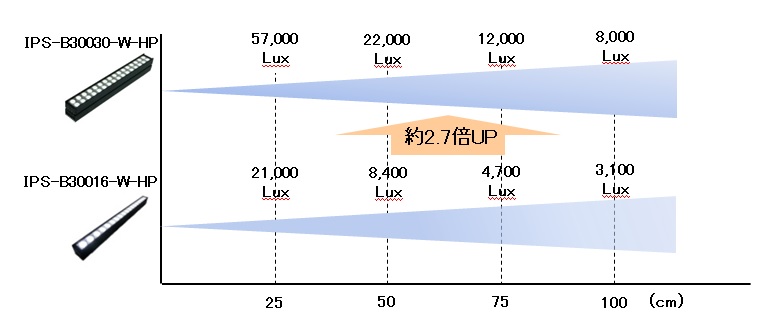

発光幅30mmの高輝度長距離バー照明は放熱対策用にヒートシンクを搭載しましたので、パワーLEDの順電流を約1.5倍UPさせ、出力を発光幅16mmに比べ、約2.7倍UPしました。
発光長さ方向は、150mmピッチ単位でお客様のご要望のサイズで製作いたします。
入力電圧12V仕様も製作可能ですのでご相談ください。
仕様一覧 (※型式をクリックで詳細ページに移動)
| 型 式 | 発光色 | 寸法(mm) | 入力電圧 (V) | 消費電力 (W) | 外形図 | |
| 外形A | 発光面B | |||||
| IPS-B15030-*-HP | R/G/B/W | 162 | 150 | 24 | 14.4 | -- |
| IPS-B30030-*-HP | R/G/B/W | 312 | 300 | 24 | 28.8 | -- |
| IPS-B45030-*-HP | R/G/B/W | 462 | 450 | 24 | 43.2 | -- |
| IPS-B60030-*-HP | R/G/B/W | 612 | 600 | 24 | 57.6 | -- |
| IPS-B75030-*-HP | R/G/B/W | 762 | 750 | 24 | 72.0 | -- |
| IPS-B90030-*-HP | R/G/B/W | 918 | 900 | 24 | 86.4 | -- |
| IPS-B105030-*-HP | R/G/B/W | 1068 | 1050 | 24 | 100.8 | -- |
| IPS-B120030-*-HP | R/G/B/W | 1218 | 1200 | 24 | 115.2 | -- |
| IPS-B135030-*-HP | R/G/B/W | 1368 | 1350 | 24 | 129.6 | -- |
| IPS-B150030-*-HP | R/G/B/W | 1518 | 1500 | 24 | 144.0 | -- |
10件の商品がございます。
