高輝度同軸落射照明

高輝度同軸落射照明    画像処理用LED照明

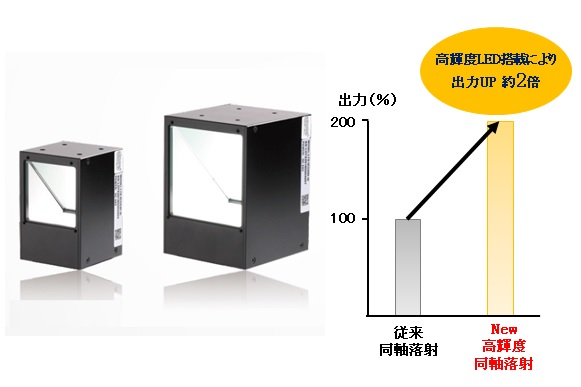

従来の同軸落射照明に比べて、高輝度LEDを搭載したことで、出力が2倍にUPした高輝度同軸落射照明です。また、筐体を一体加工することで製作工数が削減でき、価格も従来の同軸落射照明に比べ20%DOWNできました。



ハーフミラーを使用して照射光をカメラと同軸上から照射可能な照明でワークに対して正反射の光学系設計が可能となります。

発光面X/Y方向は、5mmピッチ単位でお客様のご要望のサイズで製作いたします。

入力電圧12V仕様も製作可能ですのでご相談ください。

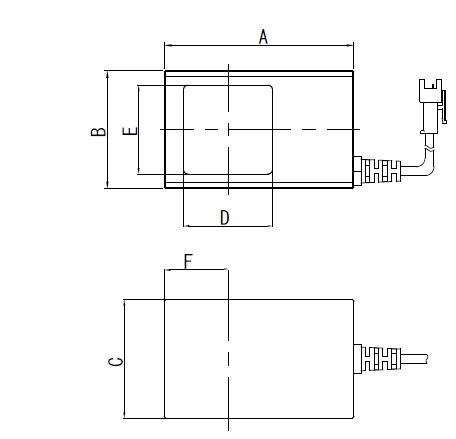

外形



仕様一覧 (※型式をクリックで詳細ページに移動)

型 式 発光色 寸法(mm) 入力電圧 (V) 消費電力 (W) 外形図

外形 A/B/C

窓 D/E/F
IPS-FVN20-* R,W/B/G 54/30/30 16/20/16.5 24 0.8/1.3 --
IPS-FVN30-* R,W/B/G 64/40/40 30/30/21.5 24 1.5/2.2 --
IPS-FVN40-* R,W/B/G 74/50/50 33/40/26.5 24 2.2/2.6 --
IPS-FVN50-* R,W/B/G 84/60/60 38/50/31.5 24 3.6/5.4 --
IPS-FVN60-* R,W/B/G 94/70/70 43/60/36.5 24 4.4/7.2 --
IPS-FVN80-* R,W/B/G 114/90/92 70/80/46.5 24 7.6/12.6 --
IPS-FVN100-* R,W/B/G 134/110/112 76/100/56.5 24 12.3/18.4 --
IPS-FVN120-* R,W/B/G 154/130/132 96/120/66.5 24 15.2/25.2 --



8件の商品がございます。
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN20

販売価格(税込): 30,690~32,670
高輝度同軸落射照明IPS-FVN20-*
発光面サイズが20mm×20mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN30

販売価格(税込): 44,550~46,530
高輝度同軸落射照明IPS-FVN30-*
発光面サイズが30mm×30mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN40

販売価格(税込): 55,440~58,410
高輝度同軸落射照明IPS-FVN40-*
発光面サイズが40mm×40mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN50

販売価格(税込): 60,390~63,360
高輝度同軸落射照明IPS-FVN50-*
発光面サイズが50mm×50mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN60

販売価格(税込): 63,360~69,300
高輝度同軸落射照明IPS-FVN60-*
発光面サイズが60mm×60mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN80

販売価格(税込): 83,160~90,090
高輝度同軸落射照明IPS-FVN80-*
発光面サイズが80mm×80mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN100

販売価格(税込): 98,010~104,940
高輝度同軸落射照明IPS-FVN100-*
発光面サイズが100mm×100mmの高輝度同軸落射照明
発光色:
数量:
  • NEW
  • オススメ

高輝度同軸落射照明IPS-FVN120

販売価格(税込): 125,730~134,640
高輝度同軸落射照明IPS-FVN120-*
発光面サイズが120mm×120mmの高輝度同軸落射照明
発光色:
数量:
