ハイアングルリング照明(傾斜角60°)

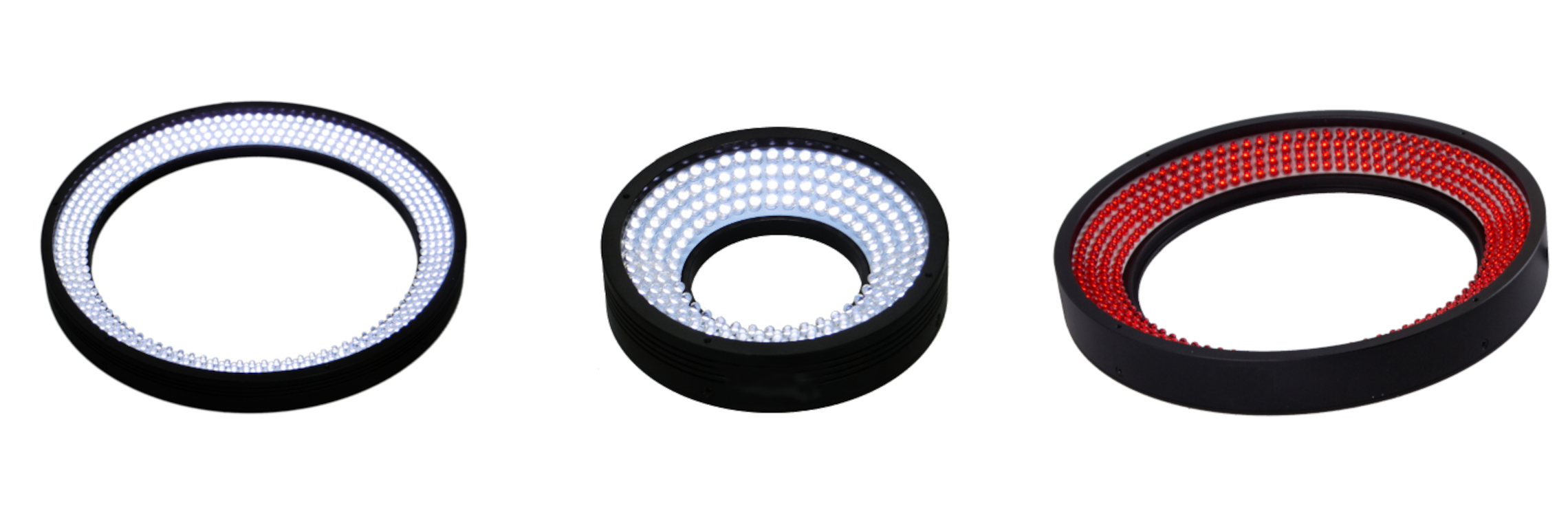

ハイアングル リング照明 画像処理用LED照明
LEDをリング状に基板実装した照明です。
基板傾斜角により一定距離で照射光をカメラ視野中央に集光できるよう設計されています。
オプションの拡散板を取り付けると均一性が向上します。
最大外径Φ350mmまで、お客様のご要望の外径サイズで製作いたします。
入力電圧12V仕様も製作可能ですのでご相談ください。

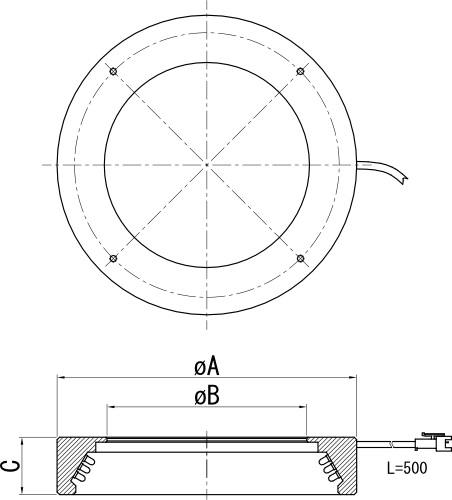

外形 (※画像クリックで拡大表示)
仕様一覧 (※型式をクリックで詳細ページに移動)
| 型 式 | 発光色 | 寸法(mm) | 入力電圧 (V) | 消費電力 (W) | 外形図 | |
| 外形ΦA | 内径ΦB | |||||
| IPS-R2860-* | R,W/B/G | 28 | 6 | 24 | 0.29/0.58 | -- |
| IPS-R4060-* | R,W/B/G | 40 | 10 | 24 | 0.7/1.2 | -- |
| IPS-R5060-* | R,W/B/G | 50 | 28.5 | 24 | 1.0/1.7 | -- |
| IPS-R6060-* | R,W/B/G | 60 | 33.5 | 24 | 1.7/2.4 | -- |
| IPS-R6660-* | R,W/B/G | 66 | 30 | 24 | 2.2/3.6 | -- |
| IPS-R7060-* | R,W/B/G | 70 | 30 | 24 | 2.2/3.4 | -- |
| IPS-R7460-* | R,W/B/G | 74 | 35 | 24 | 2.6/3.8 | -- |
| IPS-R8060-* | R,W/B/G | 80 | 26 | 24 | 4.2/6.5 | -- |
| IPS-R9060-* | R,W/B/G | 90 | 36 | 24 | 6.0/7.2 | -- |
| IPS-R10060-* | R,W/B/G | 100 | 50 | 24 | 4.3/7.2 | -- |
| IPS-R12060-* | R,W/B/G | 120 | 60 | 24 | 8.6/13.0 | -- |
| IPS-R13060-* | R,W/B/G | 130 | 70 | 24 | 7.6/11.8 | -- |
| IPS-R15060-* | R,W/B/G | 150 | 88 | 24 | 8.6/14.4 | -- |
| IPS-R18060-* | R,W/B/G | 180 | 125 | 24 | 8.6/14.4 | -- |
| IPS-R20060-* | R,W/B/G | 200 | 156 | 24 | 9.6/16.1 | -- |
| IPS-R21060-* | R,W/B/G | 210 | 162 | 24 | 9.6/16.1 | -- |
| IPS-R25060-* | R,W/B/G | 250 | 181 | 24 | 17.3/25.9 | -- |
| IPS-R30060-* | R,W/B/G | 300 | 244 | 24 | 15.1/25.2 | -- |
| IPS-R35060-* | R,W/B/G | 350 | 294 | 24 | 17.3/28.8 | -- |
19件の商品がございます。
