大川内スペシャル
LED面照明 画像処理用LED照明

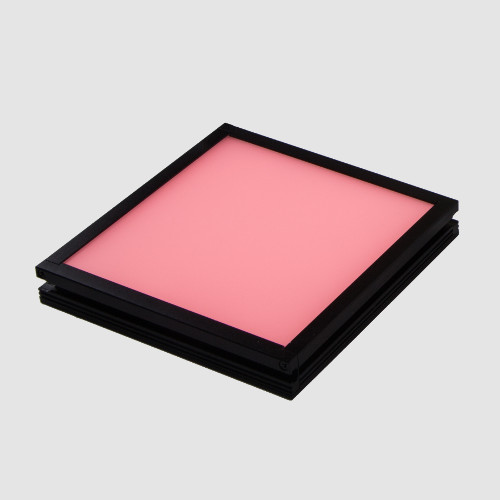

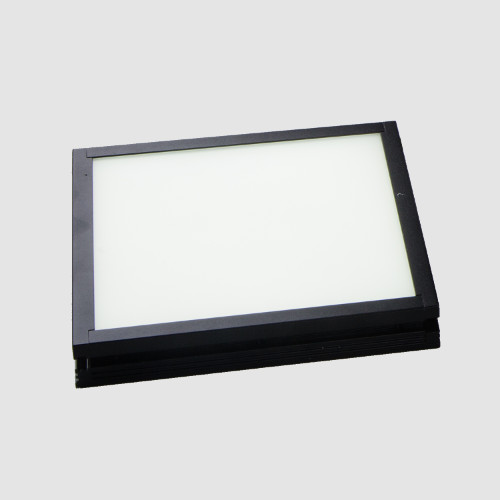

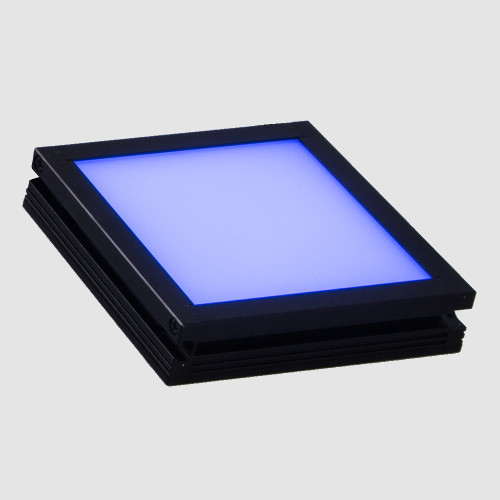

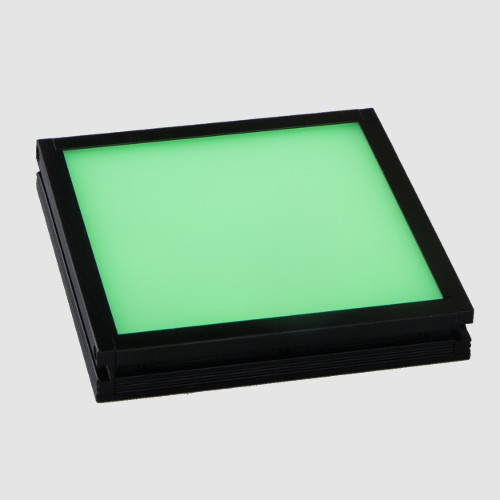

チップLEDを面実装したLED面照明
薄型フラットな形状のため設置スペースの自由度が向上します。
高密度なLED光源実装により、高均一光が得られ透過照明に最適です。
外形 (※画像クリックで拡大表示)
_3k.jpg)

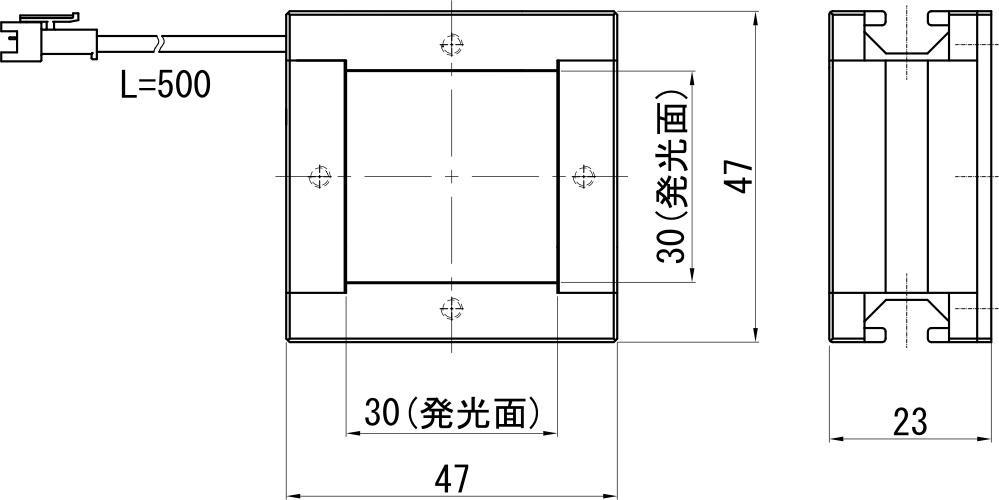

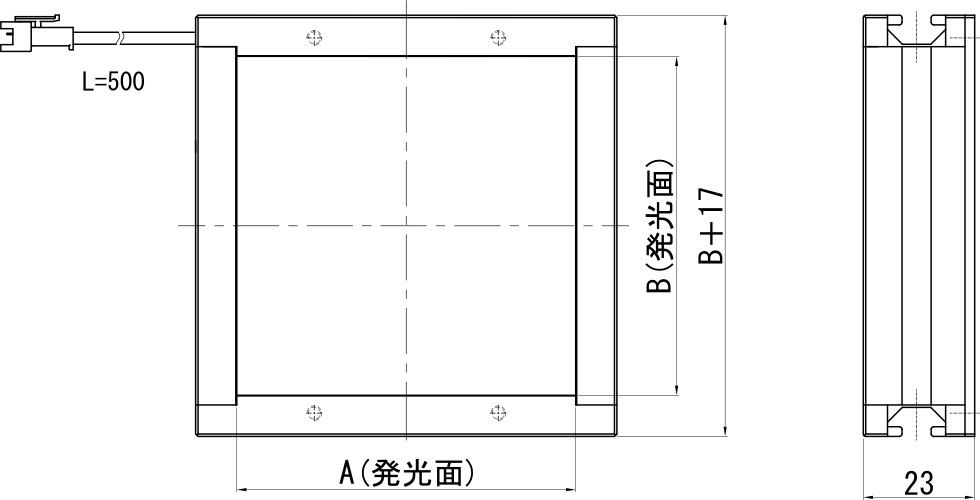

外形① 外形②
_3k.jpg)
_3k.jpg)

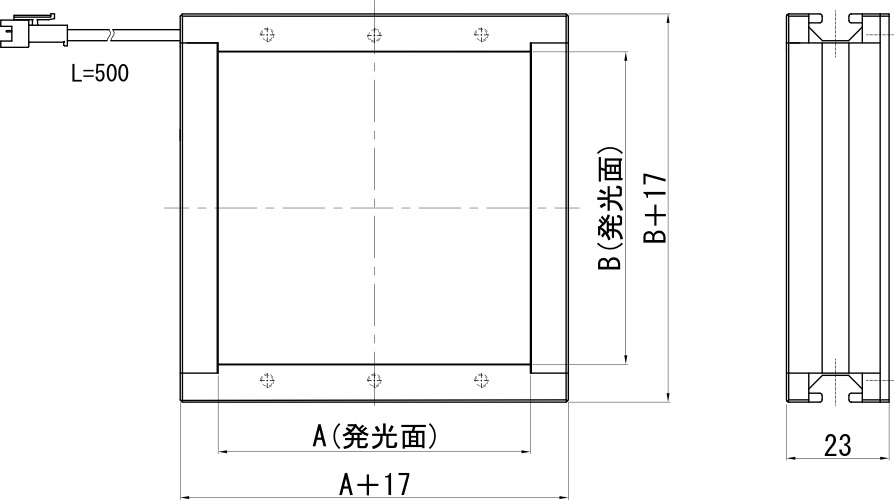

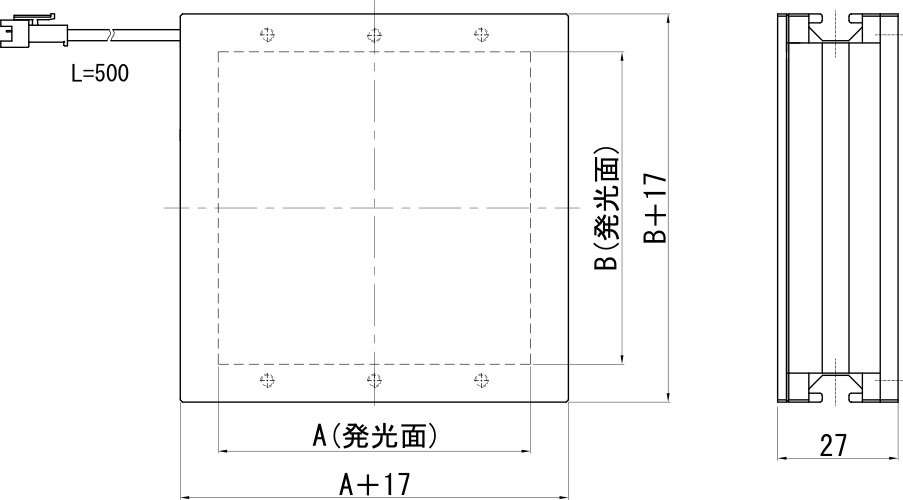

外形③ 外形④
仕様一覧 (※型式をクリックで詳細ページに移動)
| 型 式 | 発光色 | 寸法(mm) | 入力電圧 (V) | 消費電力 (W) | 外形図 | ||
| 外形 | 発光面A | 発光面B | |||||
| IPS-FP3030-* | W | ① | 30 | 30 | 24 | 1.2 | -- |
| IPS-FP5050-* | W | ② | 50 | 50 | 24 | 3.6 | -- |
| IPS-FP6060-* | W | ② | 60 | 60 | 24 | 4.8 | -- |
| IPS-FP7070-* | W | ② | 70 | 70 | 24 | 5.8 | -- |
| IPS-FP8080-* | W | ② | 80 | 80 | 24 | 7.2 | -- |
| IPS-FP9090-* | W | ② | 90 | 90 | 24 | 9.6 | -- |
| IPS-FP100100-* | W | ② | 100 | 100 | 24 | 11.5 | -- |
| IPS-FP110110-* | W | ② | 110 | 110 | 24 | 13.0 | -- |
| IPS-FP120120-* | W | ② | 120 | 120 | 24 | 14.4 | -- |
| IPS-FP130130-* | W | ② | 130 | 130 | 24 | 16.8 | -- |
| IPS-FP140140-* | W | ② | 140 | 140 | 24 | 18.5 | -- |
| IPS-FP150150-* | W | ② | 150 | 150 | 24 | 19.2 | -- |
| IPS-FP160160-* | W | ② | 160 | 160 | 24 | 23.0 | -- |
| IPS-FP170170-* | W | ② | 170 | 170 | 24 | 25.9 | -- |
| IPS-FP180180-* | W | ③ | 180 | 180 | 24 | 28.1 | -- |
| IPS-FP190190-* | W | ③ | 190 | 190 | 24 | 30.2 | -- |
| IPS-FP200200-* | W | ③ | 200 | 200 | 24 | 33.6 | -- |
| IPS-FP210210-* | W | ④ | 210 | 210 | 24 | 38.4 | -- |
| IPS-FP220220-* | W | ④ | 220 | 220 | 24 | 42.2 | -- |
| IPS-FP230230-* | W | ④ | 230 | 230 | 24 | 44.9 | -- |
| IPS-FP240240-* | W | ④ | 240 | 240 | 24 | 49.0 | -- |
| IPS-FP250250-* | W | ④ | 250 | 250 | 24 | 50.4 | -- |
| IPS-FP260260-* | W | ④ | 260 | 260 | 24 | 53.3 | -- |
| IPS-FP270270-* | W | ④ | 270 | 270 | 24 | 54.7 | -- |
| IPS-FP280280-* | W | ④ | 280 | 280 | 24 | 62.4 | -- |
| IPS-FP290290-* | W | ④ | 290 | 290 | 24 | 68.9 | -- |
| IPS-FP300300-* | W | ④ | 300 | 300 | 24 | 70.6 | -- |
