LED照明延長ケーブル(24V用)
延長ケーブル(照明延長ケーブル S/D/M/SR Series) 画像処理用LED照明
LED照明用の延長ケーブルです。弊社LED照明と照明電源(コントローラ)間に接続し、ケーブル長を延長します。LED照明～コントローラ間の距離が離れている場合に使用するオプションケーブルです。

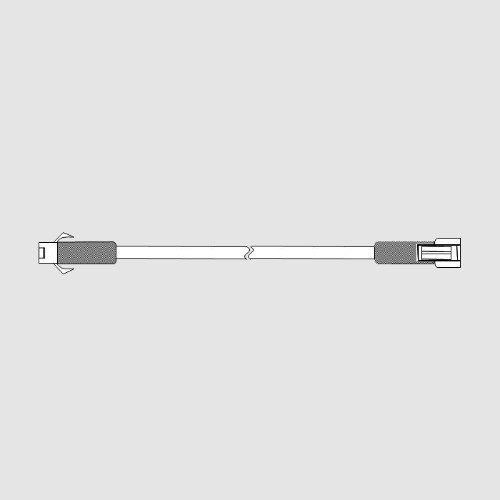

●1チャンネル用 照明延長ケーブル(L-CB-S□-24V)
1チャンネル用のLED照明延長ケーブル。
●2チャンネル用 照明延長ケーブル(L-CB-D□-24V)
2チャンネル用のLED照明延長ケーブル。
●3チャンネル用 照明延長ケーブル(L-CB-T□-24V)
3チャンネル用のLED照明延長ケーブル。
●4チャンネル用 照明延長ケーブル(L-CB-F□-24V)
4チャンネル用のLED照明延長ケーブル。

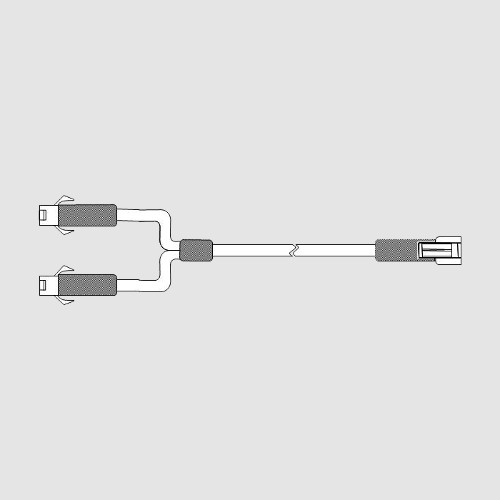

●照明延長 分岐ケーブル(L-2M-□-100-24V)
1チャンネル分の電源側出力をLED照明側で2チャンネルに分岐するのタイプの照明延長ケーブル。
●照明延長ロボットケーブル(L-CB-S□R-24V)
耐屈曲性能の高い照明延長ケーブル。産業用ロボットやコンベア等の可動部に使用可能。
●照明延長電圧降下対策ケーブル(L-CB-S□-NVD-24V)
10m以上離れている場合に使用する電圧降下対策された1チャンネル用のLED照明延長ケーブル。
●照明延長電圧降下対策ロボットケーブル(L-CB-S□R-NVD-24V)
10m以上離れている場合に使用する電圧降下対策された耐屈曲性能の高い照明延長ケーブル。産業用ロボットやコンベア等の可動部に使用可能。
●照明延長変換ケーブル(IPS-CC-S-3P2P)
LED照明用の変換ケーブルです。弊社24V仕様のLED照明と2ピン仕様の24V照明電源(コントローラ)間を接続する場合に使用する変換ケーブルです。
仕様一覧 (※ケーブル型式名をクリックで詳細ページに移動)
|
型式 (シリーズ名) |
チャンネル数 | コネクタ・端子 | ケーブル長 | |||
| 照明側 | 電源側 | 照明側 | 電源側 | |||
| L-CB-S-24Vシリーズ | 1CH | 1CH | SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | |
| L-CB-D-24Vシリーズ | 2CH | 2CH | SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | |
| L-CB-T-24Vシリーズ | 3CH | 3CH | SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | |
| L-CB-F-24Vシリーズ | 4CH | 4CH | SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | |
| L-2M-100-24Vシリーズ | 2CH | 1CH | SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | |
| L-CB-SR-24Vシリーズ | 1CH | 1CH | ||||
| SMP-03V-BC | SMR-03V-B | 1,2,3,4,5,10m | ||||
| L-CB-S-NVD-24Vシリーズ | 1CH | 1CH | SMP-03V-BC | SMR-03V-B | 10,15,20,25m | |
| L-CB-SR-NDV-24Vシリーズ | 1CH | 1CH | SMP-03V-BC | SMR-03V-B | 10,15,20,25 | |
| IPS-CC-S-3P2Pシリーズ | 1CH | 1CH | SMP-03V-BC | SMR-02V-B | 1,2,3,4,5,10m | |
※ 掲載されていないケーブル長についても製作可能です。
※ 電源側コネクタを設けない方端バラケーブル等、特殊仕様も対応可能です。
※ 詳細はお問い合わせください。
