同軸落射照明

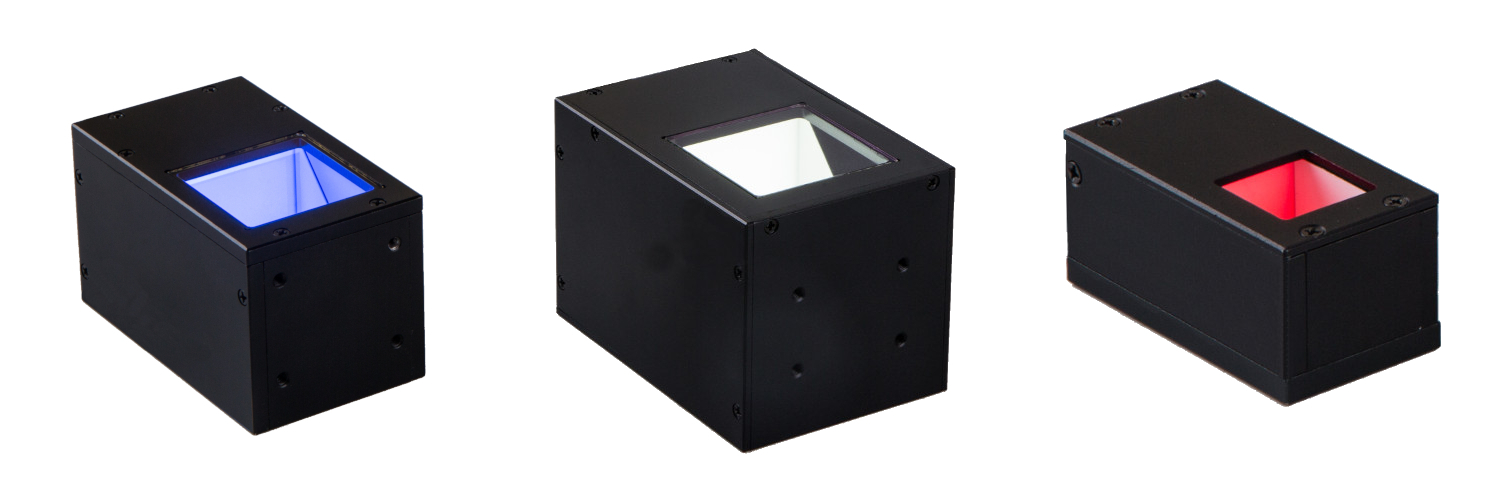

同軸落射照明 画像処理用LED照明
ハーフミラーを使用して照射光をカメラと同軸上から照射可能な照明
ワークに対して正反射の光学系設計が可能となります。
発光面X/Y方向は、5mmピッチ単位でお客様のご要望のサイズで製作いたします。
入力電圧12V仕様も製作可能ですのでご相談ください。

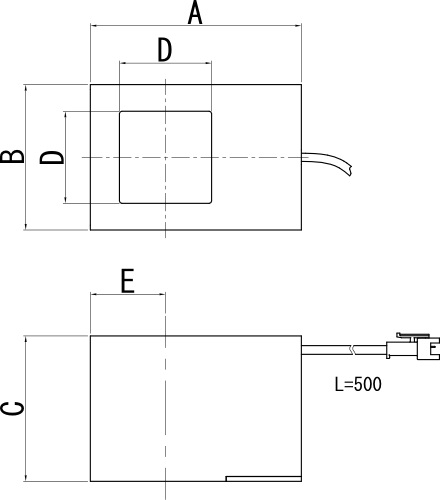

外形 (※画像クリックで拡大表示)
仕様一覧 (※型式をクリックで詳細ページに移動)
| 型 式 | 発光色 | 寸法(mm) | 入力電圧 (V) | 消費電力 (W) | 外形図 | |
|
外形 A/B/C |
窓 D/E | |||||
| IPS-FV18-* | R,W/B/G | 56/30/27 | 16/17 | 24 | 0.2/0.5 | -- |
| IPS-FV25-* | R,W/B/G | 59.5/32/31 | 15/18.5 | 24 | 0.7/1.2 | -- |
| IPS-FV30-* | R,W/B/G | 67/40/40 | 26/21.5 | 24 | 1.0/1.4 | -- |
| IPS-FV40-* | R,W/B/G | 80/46/47 | 33/26.5 | 24 | 1.4/1.7 | -- |
| IPS-FV50-* | R,W/B/G | 87/60/60 | 38/31 | 24 | 2.2/3.6 | -- |
| IPS-FV60-* | R,W/B/G | 97/70/70 | 43/36.5 | 24 | 2.4/4.8 | -- |
| IPS-FV75-* | R,W/B/G | 107/84/84 | 60/42.5 | 24 | 4.3/6.7 | -- |
| IPS-FV80-* | R,W/B/G | 116.3/92/87 | 70/44 | 24 | 5.4/7.7 | -- |
| IPS-FV80-* | フルカラー | 116.3/92/87 | 70/44 | 24 | 2.2/3.7/3.7 | -- |
| IPS-FV100-* | R,W/B/G | 134/114/108 | 76/56 | 24 | 7.2/12.0 | -- |
| IPS-FV114-* | R,W/B/G | 164/120/124 | 110/67 | 24 | 8.6/13.0 | -- |
| IPS-FV120-* | R,W/B/G | 156/132/132 | 96/66 | 24 | 9.8/16.8 | -- |
| IPS-FV150-* | R,W/B/G | 185/160/158.5 | 120/80.5 | 24 | 14.4/24.0 | -- |
| IPS-FV200-* | R,W/B/G | 272/230/209.5 | 160/111 | 24 | 20.2/33.6 | -- |
14件の商品がございます。
