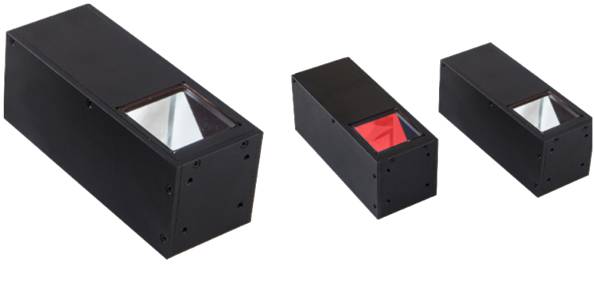

同軸落射平行光照明
同軸落射平行光照明 画像処理用LED照明
ハーフミラー側面からLEDの光を照射し、カメラ軸と同じ軸で平行光を照射出来る照明です。正反射での検査が可能なので表面の微細な傷の検査や印字/文字検査に有効です。その他、基板のパターン検査やコネクタのピンのピッチ計測など幅広い用途に適合します。
パワーLEDを使用していますので、定電流電源(IPS-CPCC/CPGCシリーズ)をご使用ください。
外形 (※画像クリックで拡大表示)
仕様一覧 (※型式をクリックで詳細ページに移動)
| 型 式 | 発光色 | 寸法(mm) | 消費電力 (W) | 適用電源 | 外形図 | |
|
外形 A/B/C |
窓 D/E | |||||
| IPS-FVP40-* | R,W/B/G | 105.5/46/47 | 33/26.5 | 3 |
IPS-CPCC700 IPS-CPGC700 |
-- |
| IPS-FVP50-* | R,W/B/G | 121.5/60/60 | 38/31 | 3 |
IPS-CPCC700 IPS-CPGC700 |
-- |
2件の商品がございます。
