電圧降下対策ロボットケーブル L-CB-SR-NVD-24V シリーズ(旧型式:IPS-CC-SR・
画像を拡大する
商品コード 仕様 価格
L-CB-S10R-NVD-24V 10m 21,120円
L-CB-S15R-NVD-24V 15m 27,720円
L-CB-S20R-NVD-24V 20m 34,320円
L-CB-S25R-NVD-24V 25m 40,920円
商品コード：
L-CB-S10R-NVD-24V～L-CB-S25R-NVD-24V

電圧降下対策ロボットケーブル L-CB-SR-NVD-24V シリーズ(旧型式:IPS-CC-SR・

通常価格(税込)：
21,120～40,920 円
販売価格(税込)：
21,120～40,920 円
メーカーURL：
http://www.ip-sys.co.jp
関連カテゴリ：
LED照明延長ケーブル(24V用)

LED照明用の延長ケーブルです。弊社LED照明と照明電源(コントローラ)間に接続し、ケーブル長を延長します。LED照明～コントローラ間の距離が10m以上離れている場合に使用する電圧降下対策されたオプションケーブルです。

　

●ロボットケーブル(L-CB-SR-NVD-24V)

　　　1チャンネル用のLED照明延長ケーブル。

　　　耐屈曲性能の高い照明延長ケーブル。産業用ロボットやコンベア等の可動部に使用可能。



仕様一覧

型式

 チャンネル数 コネクタ・端子 ケーブル長
照明側 電源側 照明側 電源側

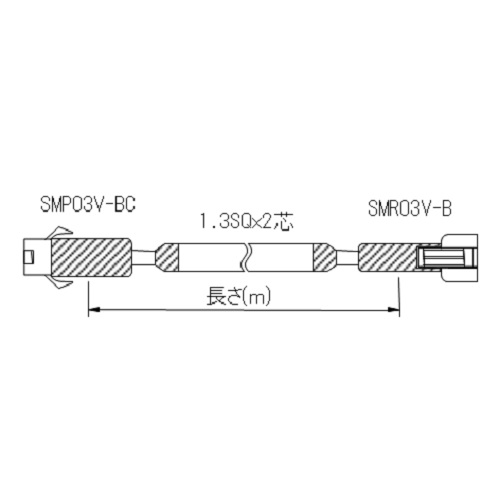

L-CB-S10R-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 10m
L-CB-S15R-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 15m
L-CB-S20R-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 20m
L-CB-S25R-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 25m

※　掲載されていないケーブル長についても製作可能です。

※　電源側コネクタを設けない方端バラケーブル等、特殊仕様も対応可能です。

※　詳細はお問い合わせください。



照明接続ケーブル種類による減衰率



ケーブル種類

型式

ケーブル長

(m)

減衰率

(%)
延長ケーブル無 - 0 0
通常ケーブル L-CB-S15-24V 15 30
ロボットケーブル L-CB-S15R-24V 15 35
電圧降下対策ケーブル L-CB-S15-NVD-24V 15 5
電圧降下対策ロボットケーブル L-CB-S15R-NVD-24V 15 5

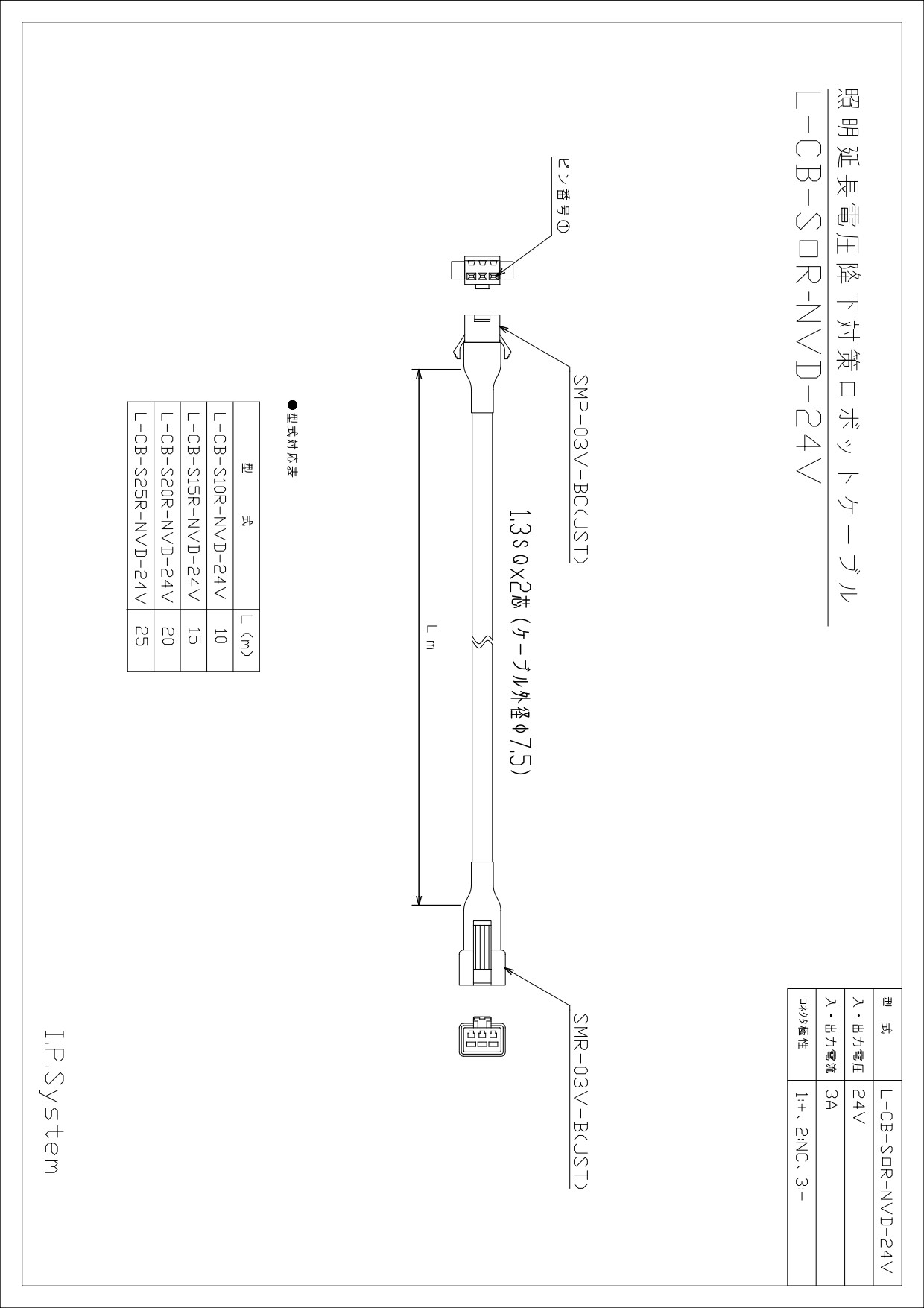

図面
