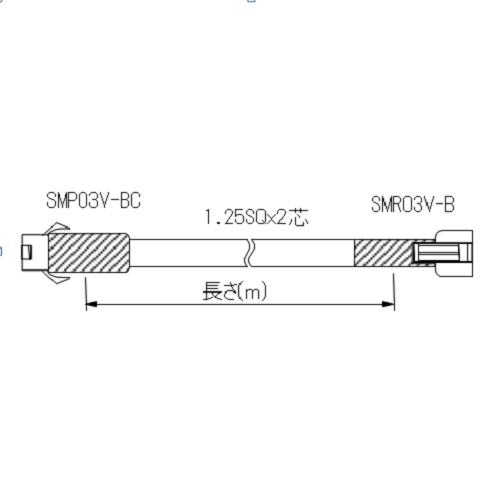

画像を拡大する
商品コード 仕様 価格
L-CB-S10-NVD-24V 10m 7,040円
L-CB-S15-NVD-24V 15m 9,680円
L-CB-S20-NVD-24V 20m 12,320円
L-CB-S25-NVD-24V 25m 14,960円
商品コード:
L-CB-S10-NVD-24V~L-CB-S25-NVD-24V

照明延長電圧降下対策ケーブル L-CB-S-NVD-24V シリーズ(旧型式:IPS-CC-NDV)

通常価格(税込):
7,040~14,960
販売価格(税込):
7,040~14,960
メーカーURL:
http://www.ip-sys.co.jp
関連カテゴリ:
LED照明延長ケーブル(24V用)

LED照明用の延長ケーブルです。弊社LED照明と照明電源(コントローラ)間に接続し、ケーブル長を延長します。LED照明~コントローラ間の距離が10m以上離れている場合に使用する電圧降下対策されたオプションケーブルです。

   1チャンネル用のLED照明延長ケーブル。




仕様一覧

型式

チャンネル数 コネクタ・端子 ケーブル長
照明側 電源側 照明側 電源側
 L-CB-S10-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 10m
 L-CB-S15-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 15m
 L-CB-S20-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 20m
 L-CB-S25-NVD-24V 1CH 1CH SMP-03V-BC SMR-03V-B 25m

※ 掲載されていないケーブル長についても製作可能です。

※ 電源側コネクタを設けない方端バラケーブル等、特殊仕様も対応可能です。

※ 詳細はお問い合わせください。



照明接続ケーブル種類による減衰率



ケーブル種類

型式

ケーブル長

(m)

減衰率

(%)

延長ケーブル無 - 0 0
通常ケーブル L-CB-S15-24V 15 30
ロボットケーブル L-CB-S15R-24V 15 35
電圧降下対策ケーブル L-CB-S15-NVD-24V 15 5
電圧降下対策ロボットケーブル L-CB-S15R-NVD-24V 15 5

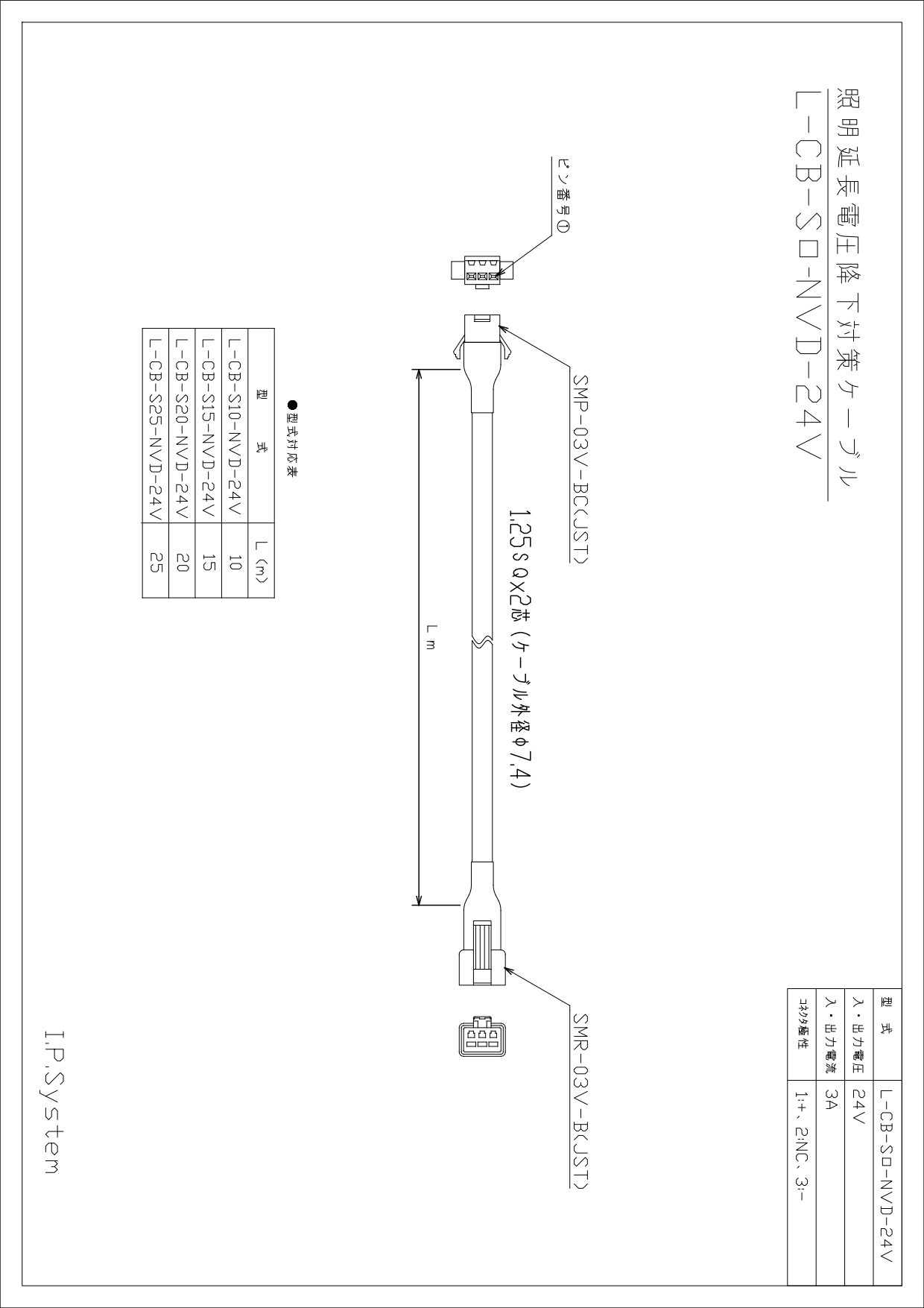

 図面
